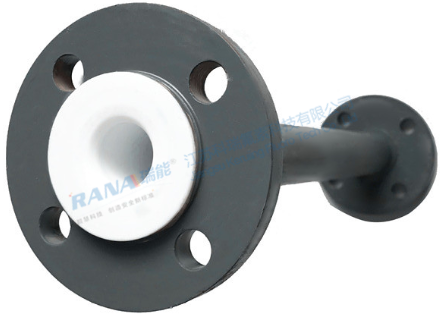

產品名稱：PTFE襯里直管

產品關鍵詞：PTFE襯里直管

所屬分類：產品中心

產品瀏覽次數：118

咨詢熱線：0523-88129105

產品描述

目前，國產的推（擠）壓PTFE管的最大通徑300mm，內纏鋼絲PTFE襯里管的理想通徑也只有200mm。為解決DN25-500mm襯里直管和管配件耐正、負壓的問題，我們采用如下襯里工藝：在PTFE松襯管內，按一定距離設置外包PTFE的金屬支撐環(huán)（6-16mm），內壁做成波紋狀，一方面固定支撐環(huán)；另一方面使PTFE襯里的熱脹冷縮得到較好的補償，使該管道具有良好的耐正、負壓能力。

l 通經規(guī)格：DN25~500mm

l 使用溫度：-100~+230℃

l 使用壓力：-0.09~+1.6MPa

鋼襯四氟(PTFE)推（擠）壓直管
制造商	江蘇科瑞氟素科技有限公司
品牌	RANA瑞能
標準長度	1000/1500/2000/2500/3000/4000（mm）
最大長度	≤ 4000mm
公稱通徑	DN20～DN500, 3/4”～20”
殼體材質	碳鋼/不銹鋼/定制
內襯材質	PTFE, PFA, ETFE, FEP, PVDF, ECTFE,
加工工藝	推擠壓、模壓、等壓
使用壓力	0Mpa～2.5Mpa, 可用于微負壓管道
使用溫度	-20℃～180℃
鋼管選用	國標無縫鋼管
法蘭選用	正標件選用平焊法蘭(參照HG/T20592-2009)。 **可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭，為了便于管路安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊環(huán)松套活法蘭）。
適用介質	可輸送任意濃度的強酸、強堿、有機溶劑、強氧化劑、有毒等腐蝕性介質。

ANSI 150 #

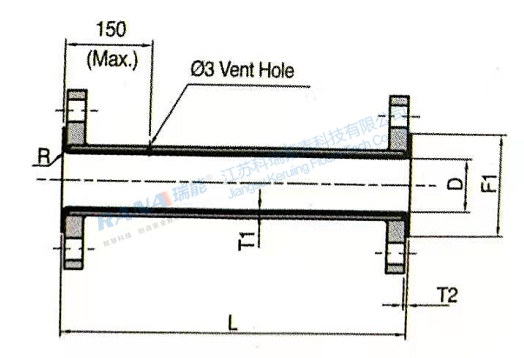

Size	L(Max.)	L(Min.)	D	F1(Min.)	T1(Min.)	T2(Min.)	Ring Plate/Flange		Weight (kg)
Size	L(Max.)	L(Min.)	D	F1(Min.)	T1(Min.)	T2(Min.)	F2	T3	FLG.X(2Ea)	*Pipe0.1M**
1/2	3000	75	14.9	31.8	3	2.5	43	5	1.15	0.21
3/4	3000	80	14.9	39.7	3	2.5	53	5	1.48	0.21
1	3000	85	20.6	47.6	3	2.5	62	5	2.28	0.31
1-1/2	3000	90	34.9	68.3	3	2.5	81	5	3.16	0.49
2	3000	105	46.5	87.3	3	2.5	99	5	3.81	0.65
2-1/2	3000	115	56.7	106.7	3	2.5	118	7	5.28	1.04
3	3000	115	71.9	117.5	3	2.5	131	7	5.31	1.29
4	3000	115	96.3	150.8	3	2.5	169	8	6.44	1.88
5	3000	120	118.2	179.5	5	4.5	190	8	9.83	2.60
6	3000	130	144.1	203.2	5	4.5	216	8	13.06	3.28
8	3000	140	192.7	255.6	5	4.5	273	10	15.57	4.89
10	3000	150	244.5	311.2	5	4.5	332	10	26.14	6.77
12	2000	170	293.2	365.1	5	4.5	402	12	28.44	8.85
14	2000	180	323.3	393.7	5	4.5	443	12	37.45	10.57
16	2000	190	371.0	450.9	5	4.5	506	14	51.79	13.61
